imac MB325J/A HDD交換



ちょっと番外編です。

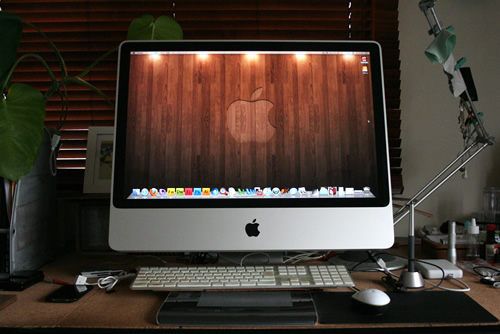

私の愛機、imacのMB325J/Aです。
ここ数日、頻繁な虹色くるくるに始まり、起動時には、グレー画面でくるくる延々、ブルー画面で無反応、「?」マークが出たり、あげくのはてに、外付けHDDから起動しても内蔵HDDを認識しなくなりマウントさえしなくなりました。
もちろん、ディスクユーティリティで何度も修復を試みましたが、「なにも問題ないですよ。」とおっしゃる。
これはもうハード的な問題しかないな、、ということで、ハードディスクを交換することにしました。
手順はいろいろなところで掲載されているので、載せるほどのものでもないのですが、この機種は身近に3台あることを考えれば、またいつなるかもしれないので、備忘録として掲載しておくことにします。
用意するもの

・交換用のHDD 3.5インチ SATA 7200rpm 320GB(任意)

 ちなみに、今回使用したHDDは、日立グローバルストレージ「HDS721032CLA362

 純正品はウエスタンデジタル「WD3200AAJS」でした。

・吸盤
 プロ用が望ましいが、なければ日用品の吸盤でも可らしい。

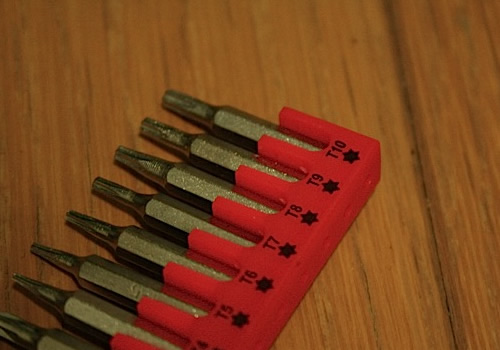

・トルクスドライバー T8
 特殊なドライバーですが、今時は100円ショップでも手に入ります。
 小さいプラスドライバーも一応いります。

・エアダスター
 ガラスと液晶画面の間のほこりは十分注意。

参考にさせていただいたサイト

オドロキの分解方法!! 新iMacのメモリーとハードディスクを交換する

Intel iMacのハードディスク交換

手順1

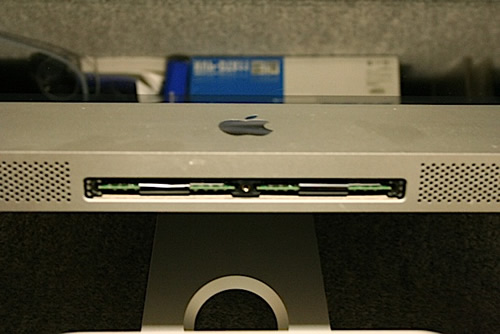

ちっこいプラスドライバーで底部にあるメモリのふたをあける。
これを忘れるとあとあとめんどいですので、必須です。メモリを抜く必要はないです。



手順2

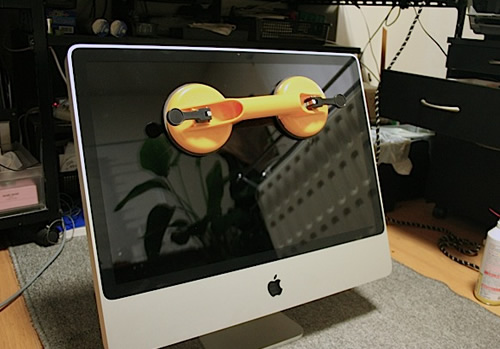

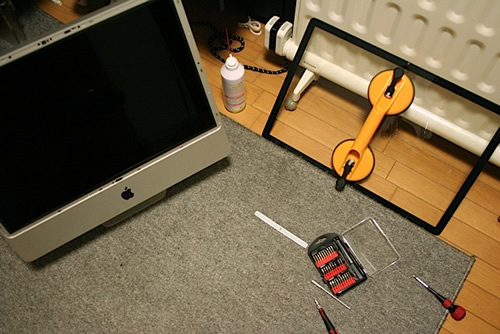

ガラスパネルを外します。ガラス面中央に吸盤をつけて、手前に引っ張ればかぽっと取れます。
ガラスなので、一応慎重に。。



固くもなく緩くもなく、普通にとれました。元ガラス屋なので、ドイツ製のプロ仕様の吸盤です。かっこいいでしょ。いつか使うことがあるだろうと取ってありましたが、まさかこんなことに使うことになるなんて。



手順3

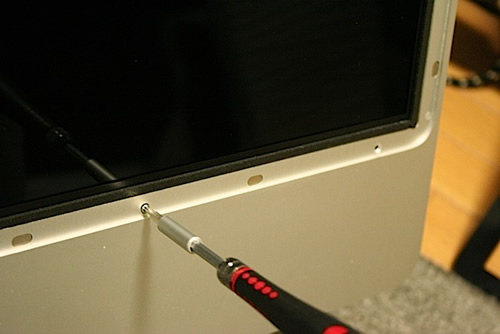

ここからは全てトルクスドライバーT8でOKです。



アルミ枠を外します。ビスは12本。下部中央の2本だけ長いので、取り付け時は注意です。間違って短いのを入れちゃうと抜くのに苦労します。

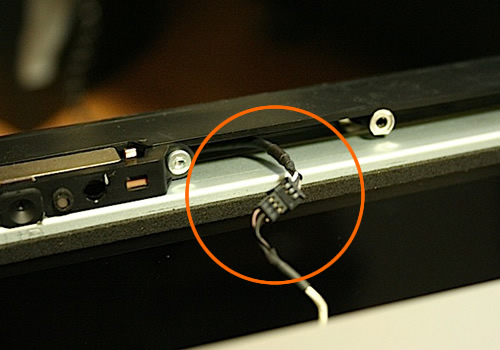

ビスを取ったあとは、アルミ枠を手前に引っ張れば取れますが、上部にカメラのコードがくっついているので、ジョイント部分を抜きます。

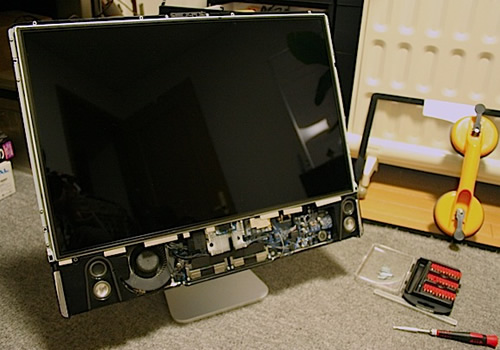

取れました。



手順4

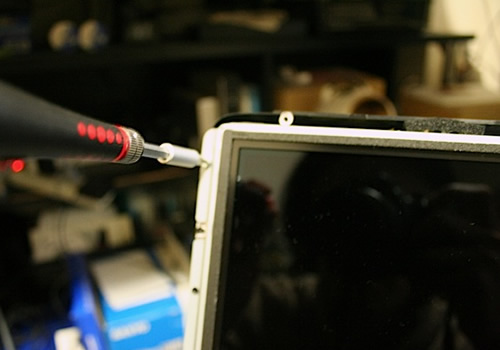

液晶パネルを外します。ビスは8本。

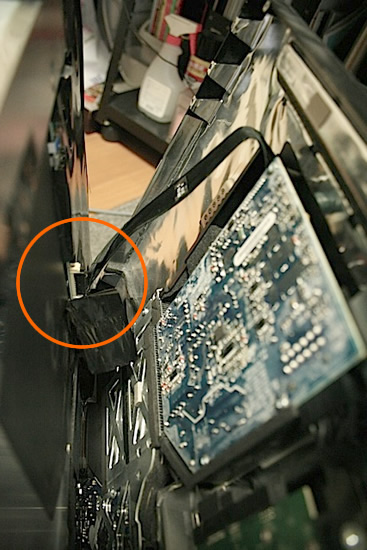

ビスを取ったあとは、上部をそっと手前に引っ張ります。平太いコードが2本つながっているので、注意です。向かって、左のコードだけ抜きます。黒いテープがべったりついてますので、あとで戻せるようにそっとはがします。それからジョイント部分を抜きます。

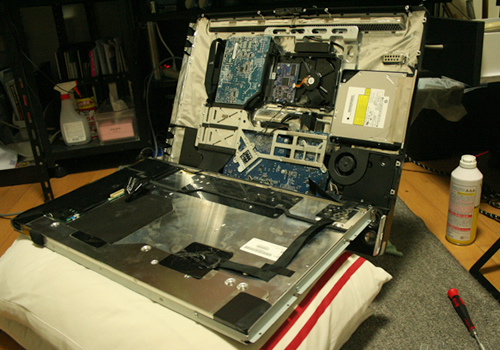

液晶パネルを全部外してしまうなら、コードを2本抜く必要がありますがめんどくさいので、参考サイトをお手本に、横着技で行きたいと思います。ただ、CDケースは、さすがにちょっと雪崩れたときに怖いので、枕にします。



手順5

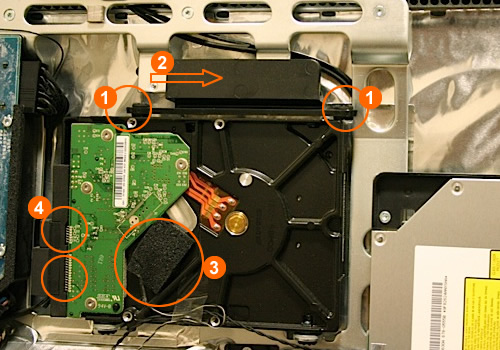

ハードディスクを外します。写真の番号通りです。(1)ビスを2本抜く(2)アタッチメント?を右にずらす(3)温度計?をはがす(4)コードを2本抜く

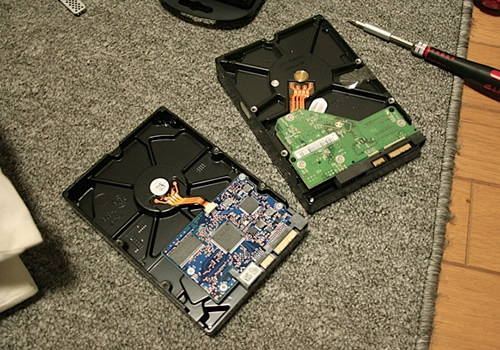

取れました。左が新しいの。右が古いのです。持った感じでわかるくらい新しいのが軽くてちょっとびっくりでした。



手順6

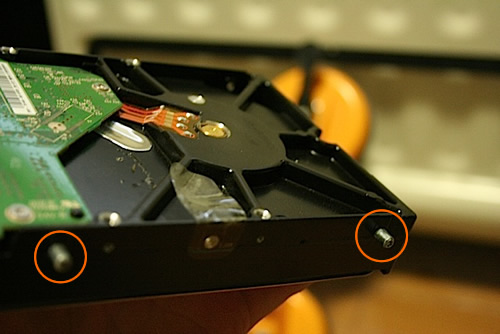

ハードディスクを取り付けます。ちょっと問題発生。本来ハードディスクは4本ビスで固定するのですが、このimacは下に来る部分がビス留めできないので、代わりにツノをかしめてありました。(その後、なにげなく外したHDDを見てたら、かしめてあるんじゃなくて、ネジ状になってました。。T8で抜けますので、新しいHDDに付け替えてください。><)

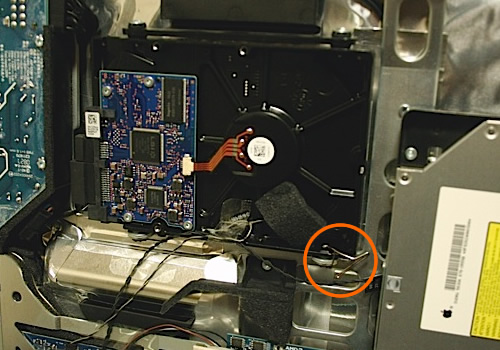

しょうがないので、上のビス2本だけ留めてみましたが、なるほど下がぐらぐらして奥に沈んでしまいます。そのままではちょっと心配なので右側だけでもクリップをばらしてしばっておきました。



あとは、ばらした逆手順で組み立てるだけです。

トラブってたせいか、ハードディスクのキャッシュが8MBから16MBに変ったせいか、わかりませんが、かなり快適すいすいになりました。

G4 AGP Graphicsの時は、かなりいじりましたが、imacにしてからは、もういじることはないだろうと思ってました。が、、まさか買って1年半でこんなことになるとは。。まぁ、だけどこうやって自分でメンテすると、より一層愛着が湧くというものです。またこいつとも長くつきあいたいと思います。

※MacPeople編集部さん、きむらつよしさん、ありがとうございました。
